Tekniske oplysninger baseret på data oplyst af producenten.
Malli: www.60, toimistojen väliseinäjärjestelmä; tuotesuunnittelu ambostudio; valmistaja Archiutti SpA, Olmi di San Biagio di Callalta (Treviso), Italia; valmistettu Italiassa.

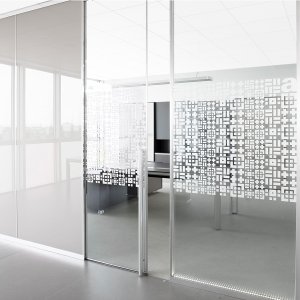

Tyyppi: toimiston väliseinä kantavalla 60 mm:n kehysprofiililla, lasi- ja umpipaneelit tasapintaisina samalla profiililla; kehysrakenne näkyvä, puolipiilotettu tai piilotettu, katon alla tai sisällä, lattian päällä tai sisällä.

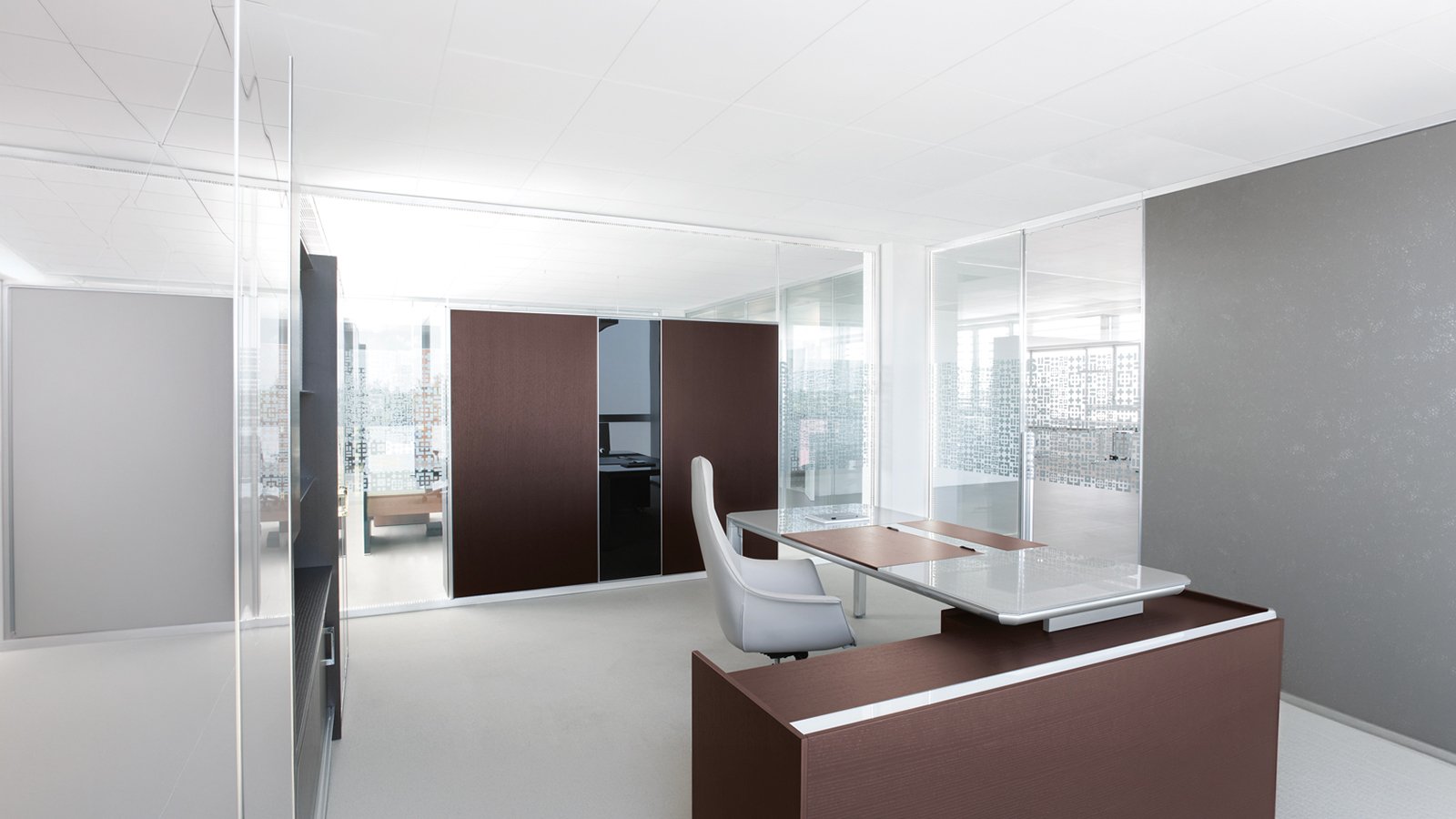

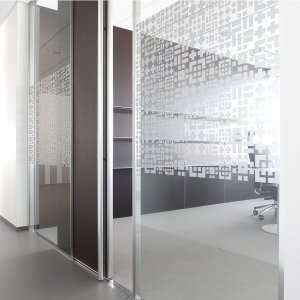

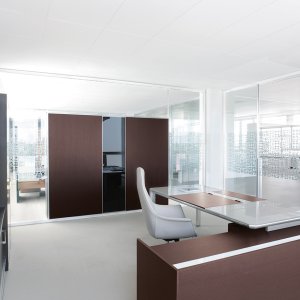

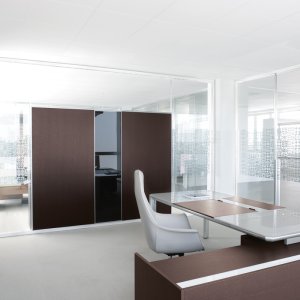

Versiot ja kokoonpanot: kaksoislasi näkyvällä profiililla · yksilasi piilotetulla profiililla, levy keskellä tai toisen reunan tasossa · umpinainen kaksoispaneeli · ääntä vaimentava/ääntä eristävä kaksoispaneeli · varusteltava kaksoispaneeli · kaksoislasi ja tasoon integroitu varusteltava kaksoispaneeli · integroidut kaapit, tasossa tai keskiakselilla, kaksois- tai yksilasiin · integroidut ulokehyllyt · liuku- ja tasopintaiset saranaovet · seinäverhousversio · integroitu kosketusnäyttö · LED-nauhat profiileissa.
Mitat: korkeus 3000 mm asti; integroidut kaapit K 203 cm yhdellä ovella ja viidellä lokerolla; hyllyt 40 cm:n välein 73 cm:stä lattiasta, enintään neljä vastakkaista tasoa; korkeuseron toleranssi ± 10 mm (± 4 mm liukuovella); liukuoven kulkuaukko 850 mm, saranaovi 890 mm ja avautuminen 135°; ovikahva K 115 cm tai koko korkeus.

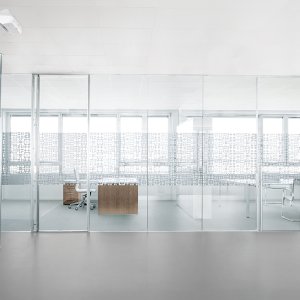

Rakenne: kantavat 60 mm:n kehysprofiilit; rakenteellinen puristuskiinnitys ylhäällä ja upotus kolmelta sivulta; esteettis-rakenteellisten pintojen liitokset läpinäkyvästä kristallinkirkkaasta polykarbonaatista; kantava akustinen väliseinä 100 kg/jm alakaton yläpuolella, kun se on määritelty; asennus EN-normien mukaan yläprofiilien asianmukaisella kiinnityksellä.

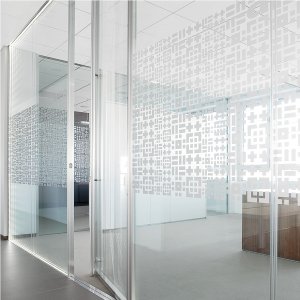

Ovet: sisäinen liukuovi (kulkuaukko 850 mm) tai tasopintainen saranaovi (890 mm, avautuminen 135°), näkyvällä tai piilotetulla kehysprofiililla; kahva K 115, koko korkeus tai lattialukolla; saranaovi takaa akustisen yksityisyyden myös läpinäkyvänä lasiversiona.

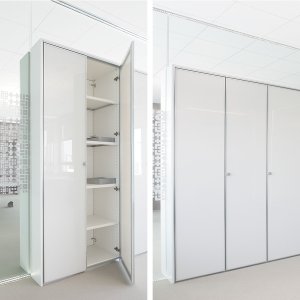

Kaapit ja hyllyt: erilliset seinään integroidut kaapit, joiden ovet avautuvat valinnan mukaan kummalta puolelta tahansa, seinän toisen pinnan tasossa tai keskiakselilla; ohuet metallihyllyt umpinaisessa kaksoispaneelissa ja kaksoislasissa, yhdellä tai molemmilla puolilla.
Akustiikka: äänen erottaminen tilojen välillä kaksoislasilla tai ääntä eristävällä kaksoispaneelilla; tilan akustinen korjaus ääntä vaimentavalla kaksoispaneelilla; käyttäytyminen vaihtelee sen mukaan, asennetaanko kattoon ja lattiaan sisään vai niiden alle/päälle; kokoonpanokohtaiset arvot vahvistetaan valmistajan dokumentaatiosta.
Valaistus: LED-nauhat ylhäällä ja alhaalla tai ympäri profiileissa, 4,8 + 4,8 W/m, 5500 K, noin 300 luksia mitattuna 90 cm:n korkeudella.
Talotekniikka: profiilit soveltuvat enintään Ø 15 mm:n kaapeleille; 4,2 cm:n pystytolpat kytkimille ja pistorasioille sekä 17,5 cm:n kaapeliläpiviennit pystyvedoille; valmius Bticinon tai Vimarin kalusteille.
Turvallisuus: iskun tai luonnonilmiön aiheuttamassa rikkoutumisessa lasit ja paneelit pysyvät alkuperäisessä asennossaan yläpuristuksen ja kolmisivuisen upotuksen ansiosta; palokäyttäytyminen valmistajan mukaan: lasi luokka 0, paneeli luokka 1.
Läpinäkyvyys ja pinnat: kirkas lasi, osittain peittävä painettu grafiikka, satiinilasi tai läpinäkymätön; pinnat kiiltävä, matta, puu ja väri; muunnettavissa ajan mittaan komponenttien täydellä talteenotolla.
Valmistajan sertifioinnit: Archiutti ilmoittaa UNI EN ISO 9001:2015, UNI EN ISO 14001:2015 ja FSC-STD-40-004 (yrityssertifikaatit; soveltuvuus yksittäiseen tuotteeseen vahvistetaan projektikohtaisesti).
Käyttökohde: sisätilat: johdon ja henkilöstön toimistot, neuvotteluhuoneet, avotilat, jotka jaetaan akustisesti erillisiin huoneisiin; yhdistettävissä Archiuttin mallistoihin.
