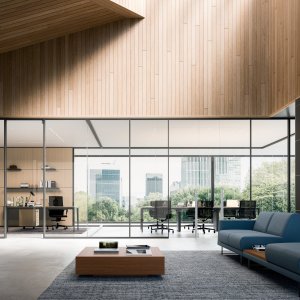

Järjestelmä: monoliittinen lasiseinä M1-M2-M3, huonekorkuiset sisäseinät, lasitetut tai osittain umpinaiset
Valmistaja: Quadrifoglio Group (Mansuè, Treviso, Italia)
Muotoilu: Quadrifoglio Group

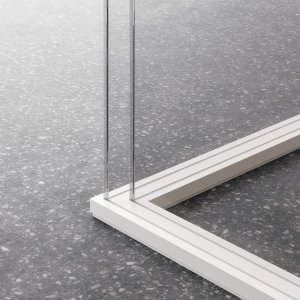

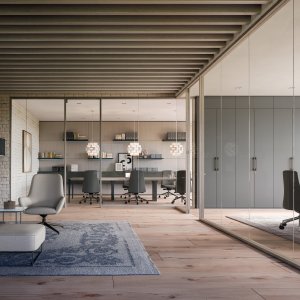

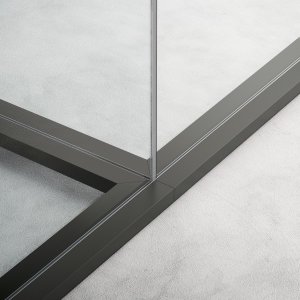

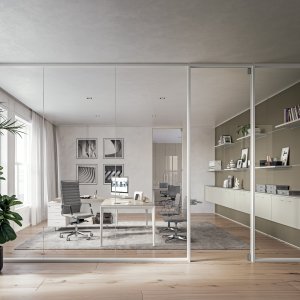

Kolme perhettä profiilin mitan mukaan: M1 profiili 100 × 40 mm yksilasinen · M2 profiili 100 × 40 mm kaksilasinen · M3 profiili 55 × 40 mm yksilasinen
Korkeudet: 2100-3340 mm
Profiilit: pursotettua alumiinia 1,5 mm, anodisoitu, tilauksesta maalattu; tiiviit tiivisteet pölyn kertymistä vastaan; alaprofiilissa laite, joka säätää lasin korkeutta ±15 mm; vaakaprofiileissa lasilistat, jotka estävät lasin putoamisen

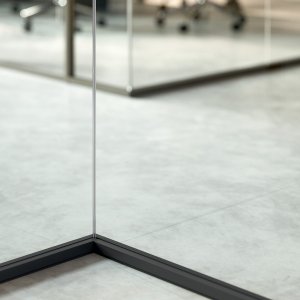

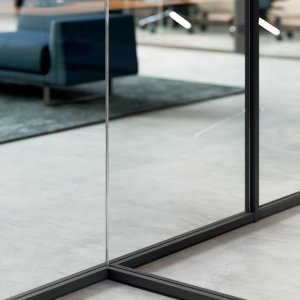

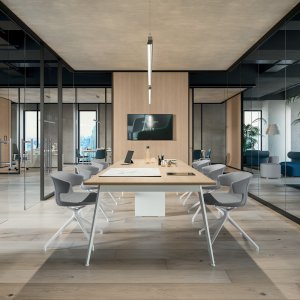

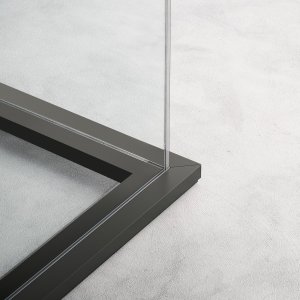

Moduulit: aloitus ja lopetus lasilla tai levyllä, välimoduulit, kiinteä 90° kulma, kahden, kolmen ja neljän suunnan solmut (neljän suunnan pyöreällä profiililla), puu/lasi-jatkuvuusmoduuli, tekninen moduuli pistorasioin
Enimmäispaino juoksumetriä kohti (K 3340 mm, lasi 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

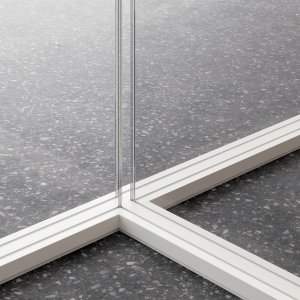

Lasit: karkaistu 10 ja 12 mm kirkas tai satinoitu; laminoitu 10,38 ja 12,38 mm (PVB 0,38); ääntä vaimentava laminoitu 10,76 ja 12,76 mm (PVB 0,76), myös satinoituna; läpinäkyvät tiivisteet yhdistävät lasit yhtenäiseksi pinnaksi

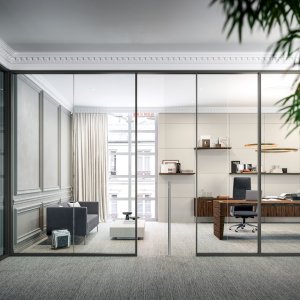

Umpilevyt: melamiini vakiona, maalatut tai puuviilutetut. M1:ssä ja M2:ssa saman moduulin kaksi puolta voivat olla eri pintaa; M3:ssa pinta on molemmin puolin sama

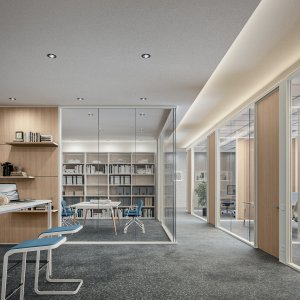

Ovet: umpinaiset saranaovet 40 mm, reunassa 2 mm iskunkestävä hartsi; saranaovet karkaistusta lasista 10 mm; kehystetyt lasiovet (6 mm lasi kehyksessä 40 × 15 mm); liukuovet karkaistusta lasista 10 mm, yksilehtiset 100-200 cm tai kaksilehtiset 200-400 cm, vaimennettu jarrutus sekä avattaessa että suljettaessa (jarru ei yhdisty M3-profiiliin). Kolme kääntösaranaa lehteä kohti, avautuma 180° asti
Ilmoitettu esteettömyys: vapaa kulkuaukko 875 mm saranaoven ollessa auki 90° ja 837 mm yksilehtisissä liukuovissa; painikkeet noin 900 mm lattiasta (±50)
Lisävarusteet: automaattinen lattiatiiviste ääntä ja pölyä vastaan (ei kiillotettureunaisiin lasioviin eikä kokolattiamatolle), tuuletusritilä umpioviin, sähkötoiminen avaus 10-24 V, jossa kiinteä nuppi ja vapaa painike hätäpoistumista varten
Itsekantava seinä: mahdollinen yläkehyksellä 100 × 30 mm, kattoon kiinnittämättä; kulmien ja solmujen on oltava rakenteellisia alumiiniprofiileja; suunnitelma tarkastetaan teknisessä toimistossa ennen tilausta

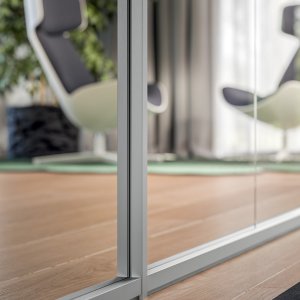

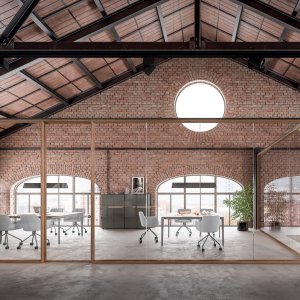

Pinnat: anodisoitu alumiini mattasatinoituna, RAL valinnan mukaan, kulta, pronssi, corten, varjonharmaa; profiilit voidaan päällystää 0,6 mm esikootulla materiaalilla polyuretaaniliimoin, hioa ja maalata vesiohenteisella akryylillä; puulajit harmaa jalava ja amerikanpähkinä
Ilmoitetut testit: pehmeän kappaleen isku 50, 3, 1 ja 0,5 kg (UNI 10880:2000 kohdat 5.1-5.4); ilmaääneneristys standardien UNI EN ISO 10140-2:2010 ja UNI EN ISO 717-1:2013 mukaan — M1 Rw 33-38 dB, M2 36-42 dB, M3 33-38 dB; levyt Euroluokan B-s1,d0 (EN 13501-1) taustalla tilauksesta
Vastuullisuus ja hallintajärjestelmät: levyt 100-prosenttisesti kierrätyspuusta, CATAS Quality Award CARB, hartsit ilman SVHC-aineita; UNI EN ISO 9001:2015, 14001:2015 ja 45001:2018; FSC ja Pannello Ecologico
