Tekniske oplysninger baseret på data oplyst af producenten.

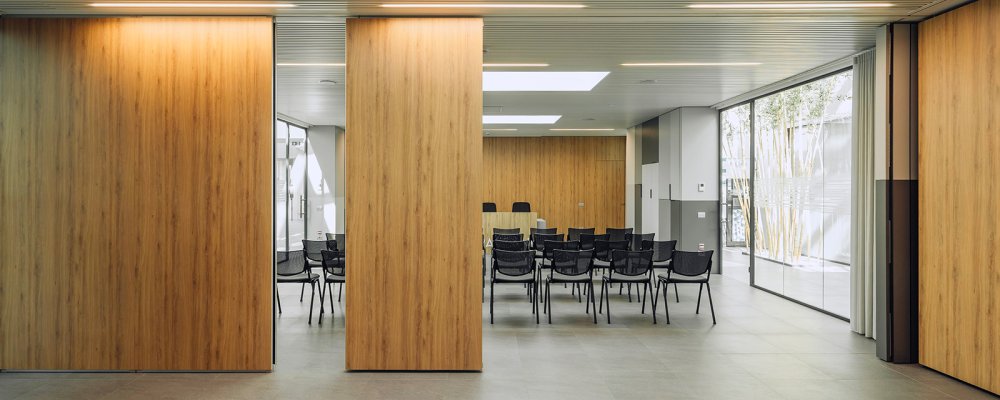

Malli: PMI, ääntä eristävät siirtoseinät; valmistaja Anaunia Srl, Santarcangelo di Romagna (Rimini), Italia; valmistettu Italiassa.
Tyyppi: siirtoseinä itsenäisistä, ääntä eristävistä ja yksitellen käytettävistä elementeistä, ripustettu pelkästään kattoon kiinnitettyyn kiskoon ilman lattiakiskoa; vapaasti seisova, ei-kantava seinä.
Versiot: PMI yhdeksässä akustiikkaluokassa A360 · A400 · A430 · A460 · A490 · A500 · A520 · A560 · A580 (koodi ilmoittaa Rw-arvon); PMI EI 60 palonkestävä, vain asiakasprojektiin; PME puoliautomaattisella käytöllä; PMT Tailor Made mittatilauksena. Perhe: PML kevyt, PMIV ja PMC lasia, PMITT ulkotiloihin, PMP taittoseinä, SHINE valaiseva.
Ääneneristys: Rw 36 dB (A360) – 58,1 dB (A580), mitattu standardin DIN 52210 osa 3 tai UNI EN ISO 140-3 ja UNI EN ISO 717-1 mukaan, ACCREDIA-akkreditoidun laboratorion (Istituto Giordano) todistus; välitilassa kierrätettävä kivivilla, lasivilla tai mikrosolukkoinen neopreeni luokan mukaan.
Palokäyttäytyminen ja palonkestävyys: seinät Italian sisäministeriön hyväksymiä luokassa 1 (luokka 0 pyynnöstä); levyt luokassa B-s1,d0; EI 60 -versio standardin EN 1364-1 mukaan asiakasprojektiin (malli A REI 60-90: Rw 36–46 dB, vain vakioelementti).
Mitat: elementin leveys 700–1200 mm, erikoismitat pyynnöstä; seinän korkeus 12 m asti, pituus rajoittamaton; paksuus 106 mm piilotetulla profiililla ja 110 mm näkyvällä profiililla, 148 mm mallissa A580; vakioelementin paino 36–84 kg/m² luokan mukaan, teleskooppielementti 95 kg/m² asti.
Elementit: S vakio · SF ikkunalla · SP liittymillä · SA kulmaelementti · T- ja ristielementit · PS ovielementti (vapaa aukko 900 × 2100 mm, elementin vähimmäiskorkeus 2500 mm) · PD pariovi (1800 × 2100 mm, elementti 2334 mm) · TC teleskooppielementti · alkupylväs MP ja loppupylväs MA.
Rakenne: peitatusta teräksestä valmistettu runko ja pystysuuntaiset pontatut profiilit alumiiniseosta 6060 (UNI EN 573, UNI EN 755-2), hopeanvärinen anodisointi 15 mikronia, kaksinkertaiset kumitiivisteet; kattokiskot alumiinia EN-AW 6005 T6, anodisointi 20 mikronia, poikkileikkaus 108 × 76 tai 108 × 88 mm painon mukaan, tukisiivekkeillä alakattoa tai koteloa varten; kiskon alaslasku 40 cm asti sisältyy, sen yli pyynnöstä; ristikkopalkki ei-kantaviin rakenteisiin ja valtuutetun insinöörin allekirjoittama lujuuslaskelma saatavilla.

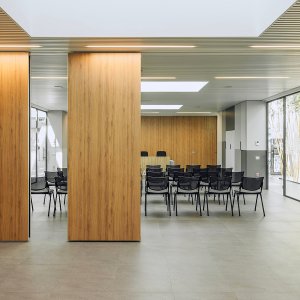

Kulkukoneisto: jokainen elementti ripustettu 1 tai 2 teräspulttiin Ø 12 mm hiljaisesta hartsista valmistetuissa vaunuissa Ø 50 tai 62 mm, pystyakseli, kaksi säteislaakeria ja laite vaihteita ja risteyksiä varten; pysäköintijärjestelyt tyypistä A tyyppiin H teknisessä luettelossa.

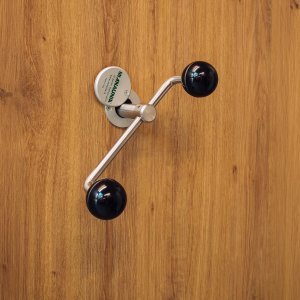

Sulkumekanismi: teleskooppiset alumiinilistat tiivisteineen, liike 25 mm ylhäällä ja alhaalla, jousivoima 1500 N elementtiä kohti; irrotettava kampi jokaisen paneelin takana, teleskooppielementissä edessä; teleskooppielementin sivukompensointi 100 mm (yksi vaunu) tai 150 mm (kaksi vaunua); jokaisen elementin korkeussäätö alakattoa purkamatta; sovitus työmaalla ± 10 mm korkeudessa ja ± 30 mm leveydessä.

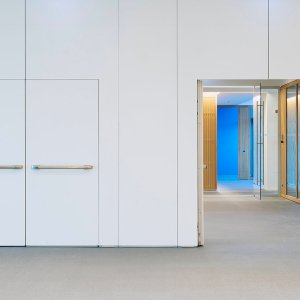

Ovet: kolme piilosaranaa, sama paksuus kuin seinällä, kuppiin upotettu kahva, kaksinkertainen giljotiinitiiviste, kaksi lukitustappia lattiaholkeissa; ovi lukittuu automaattisesti elementtiä siirrettäessä; lisävarusteet: lasiovi, kiinteät ovet huoneen seinässä, punainen paniikkitanko.
Levyt ja pinnat: lastulevyt 16 mm, tiheys 750 kg/m³, luokka E1, CE-merkitty (EN 13986 P2), enimmäisleveys 120 cm, korkeussäädettävät rungosta riippumatta; pinnat CPL-laminaatti 0,4 mm (valkoinen, norsunluu, harmaa), HPL 0,9 mm väri- tai puukuosisarja, melamiini, maalausvalmis, puuviilu, RAL-, Pantone- tai kirkaslakkaus 25 gloss, nahka, kangas, kokolattiamatto; asiakkaan toimittama verhoilu mahdollinen; eri pinnat kahdella puolella; alumiinin värit pyynnöstä.
Valmistajan sertifioinnit: Anaunia ilmoittaa ISO 9001 ja ISO 14001, testit toimivaltaisten ministeriöiden tunnustamissa akkreditoiduissa laboratorioissa, ekologiset ja kierrätettävät materiaalit.

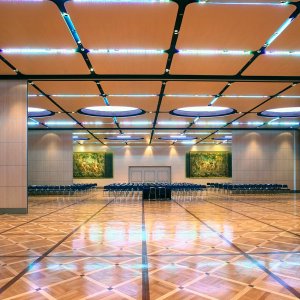

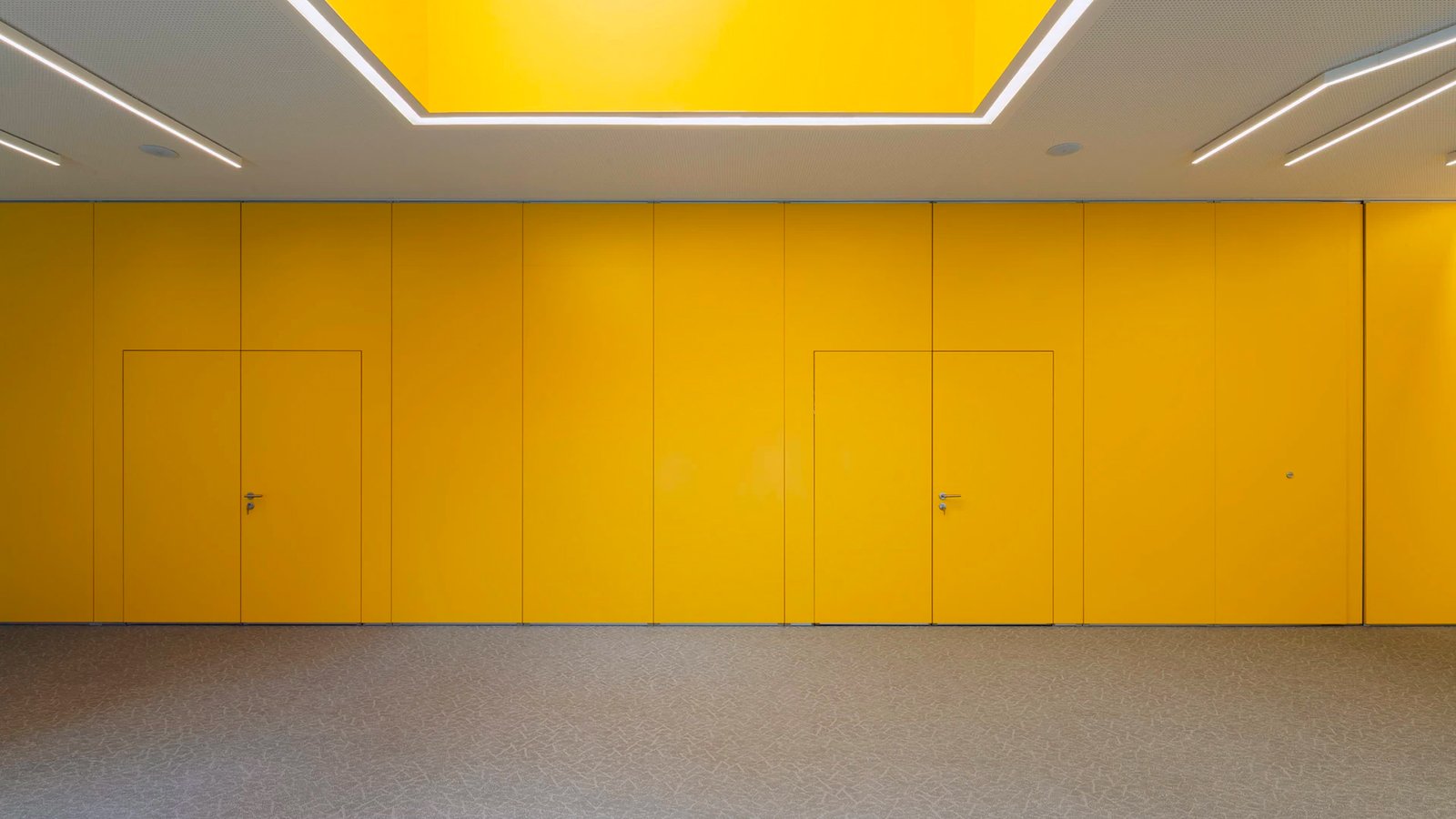

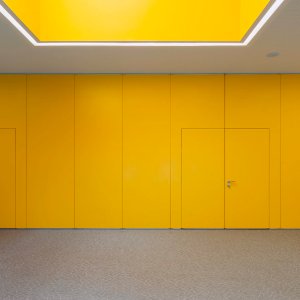

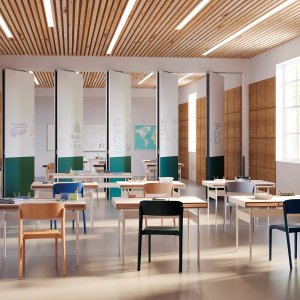

Käyttökohde: sisätilat: kongressikeskukset, koulutustilat, toimistot, pankit, teatterit, messuhallit, ravintolat ja hotellit; valmistaja mainitsee käyttöalueena myös laivateollisuuden (Tailor Made -ohjelma): merenkulun hyväksynnät vahvistetaan projektikohtaisesti valmistajan dokumentaatiosta.
Palvelu ja huolto: mittaus työmaalla ja toteutussuunnitelma sisältyvät toimitukseen; kuljetus, purku ja ammattitaitoinen asennus pyynnöstä; valmistajan määräaikaistarkastusten ja ennakoivien toimenpiteiden ohjelma; tekniset tuotelehdet PDF-muodossa ja DWG-piirustukset ladattavissa.
