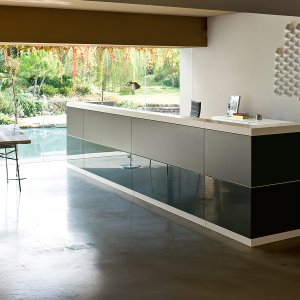

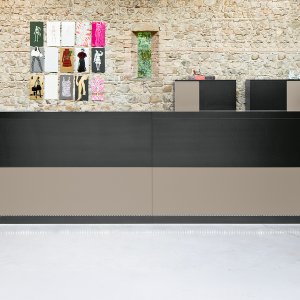

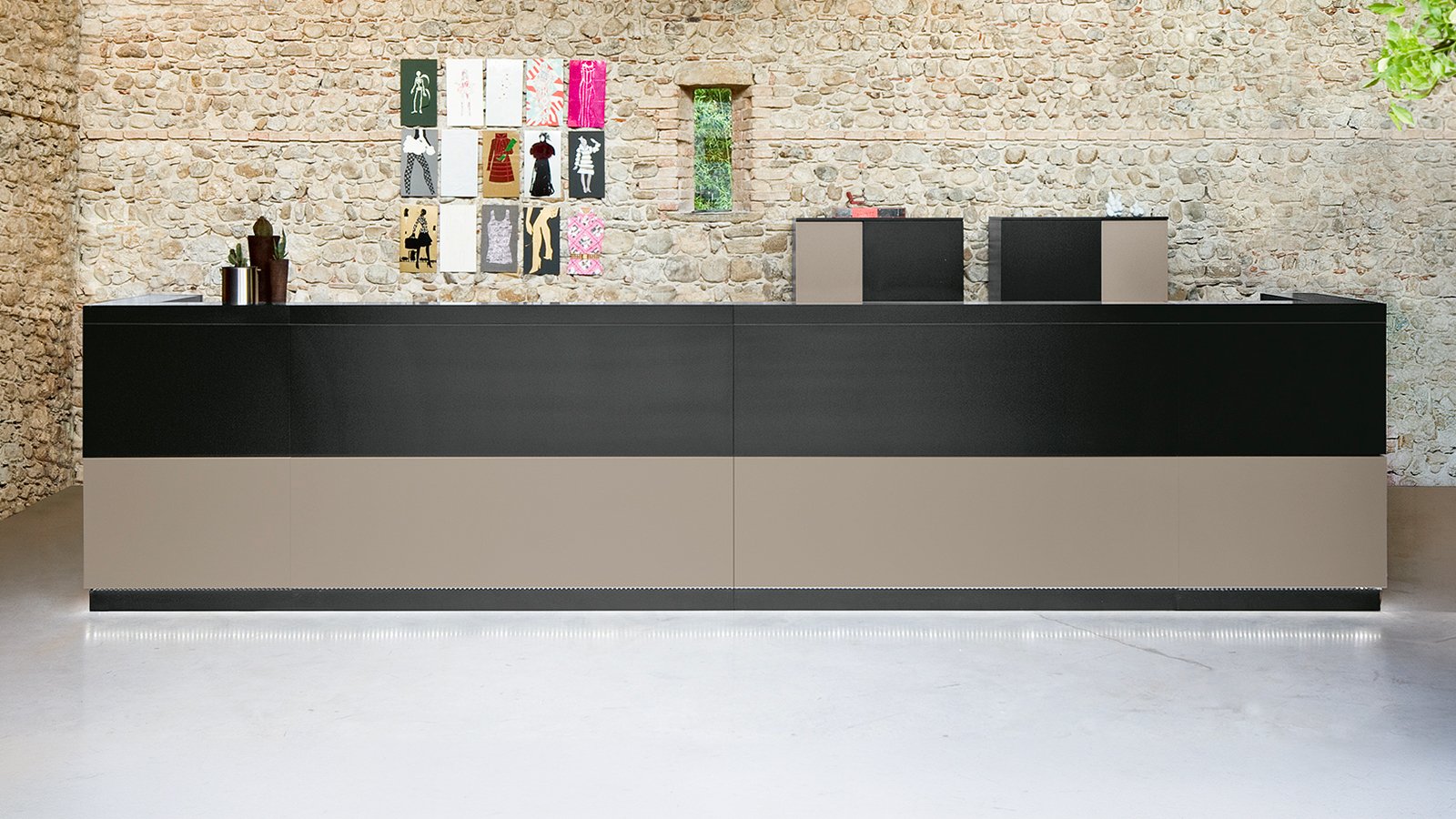

Frezzan katalogi kuvaa Voguen yhdellä lauseella: yksi kompakti tilavuus, puhtaat linjat, jotka rytmittävät sen geometriaa. Se on harvinaisen tarkka kuvaus siitä, mitä silmä näkee. Tiski on yhtenäinen kappale, ja sen pintaa jakavat vaakasuorat saumat, joissa 47 senttimetrin etupaneelit kohtaavat 70 millimetrin kansilistan ja 63 millimetrin metallisokkelin; kulmissa paneelit liittyvät 45 asteen kulmassa, joten linja jatkuu katkeamatta. Perin & Topan piirsivät tiskin, jonka geometria luetaan kuin tahdit: paneeli, sauma, paneeli, lista. Vaaleassa aulassa rytmi on hiljainen, tummassa lakassa se tulee esiin valon mukana.
Järjestelmä koostuu suorista moduuleista 71–200 cm, suljetuista ja avoimista kulmista, 74 cm:n madalletuista vastaanottomoduuleista, palvelukaapeista lukittavalla ovella ja tietokoneen tuuletusritilällä, riippuvista sivupöydistä sekä melamiini- tai polyuretaanilakkapaneeleista, jotka voi vaihtaa etu-, ylä- ja alapaikan välillä. Valmistaja nimeää kolme käyttökohdetta: toimiston vastaanoton, hotellin vastaanoton ja konferenssisalin tiskin. La Mercanti toimittaa Voguen Suomeen kokoonpanolla, joka piirretään pohjapiirrokseenne, pinnoilla, jotka vahvistetaan oikeista mallipaloista, ja toimituspäivällä, joka kirjataan tilausvahvistukseen ennen tehtaan aloitusta. Kertokaa, kuinka pitkä aulan seinä on, niin laskemme, montako tahtia siihen mahtuu.
Mallisto: Vogue, modulaarinen vastaanottojärjestelmä
Valmistaja: Frezza
Suunnittelu: G. Perin & G. Topan
Valmistajan ilmoittamat käyttökohteet: toimiston vastaanotto, hotellin vastaanotto, konferenssisalin tiski

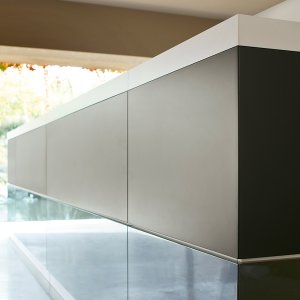

Suorat moduulit: L 71, 120, 160 tai 200 × S 75 × K 109 cm

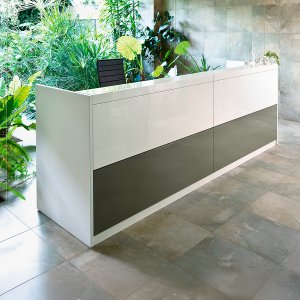

Kulmamoduulit: suljettu 90°:n kulma 75 × 75 cm; avoin 90°:n kulma 70 × 70 cm

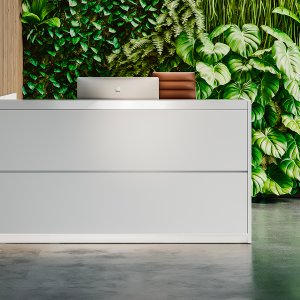

Madalletut vastaanottomoduulit: L 71, 120 tai 160 × S 75 tai 105 × K 74 cm
Katalogin kokoonpanot: pituus 126–526 cm; L- ja U-kokoonpanot syvyyteen 218 cm asti
Sisärakenne: pystysuorat melamiinilevyt 18 mm (720 kg/m³) metallisilla kiinnikkeillä etupaneelien napsautuskiinnitystä varten; alumiinijalka K 5 mm, säätövara 12 mm; reikä LED-kaapelille
Sokkeli: särmätty teräslevy 1 mm, K 63 mm, struktuurijauhemaalattu

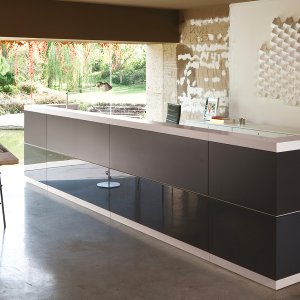

Etupaneelit: K 47 cm, etu-, ylä- ja alapaneeli keskenään vaihdettavia; kulmapaneelit liitetty 45°:n kulmassa; melamiini 18 mm (valkoinen, harmaanruskea, vaalea jalava, tammi, pähkinä, musta saarni, samettimusta) tai polyuretaanilakka matta tai kiiltävä (valkoinen RAL 9016, maissinkeltainen RAL 1006, tizianinpunainen, pehmeä sininen, LED-sininen, soraharmaa RAL 7032, vihertävänharmaa RAL 7009, musta RAL 9011, asiakkaan väri)
Työtaso: melamiini 25 mm, pyöristetty ABS-reuna 2 mm, S 71 cm; metallinen kaapeliluukku vakiona (paitsi suljetussa kulmassa ja madalletussa moduulissa); metallikannakkeet 4 mm
Kansilista: K 70 mm, valmistettu taittamalla 18 mm:n MDF-levy, S 21 cm, piilokannakkeet; esiporattu lasihyllyä varten
Sivut: pääty- ja välisivut 25 mm, melamiini tai lakka; jalat säätövaralla 10 mm; välisivussa kaapeliläpivienti Ø 80 mm

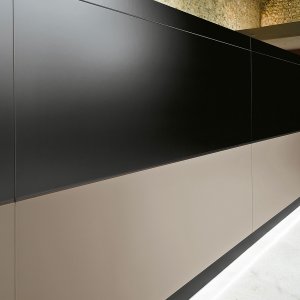

Sähköistys: alumiiniluukku 31,6 × 12 × 2,5 cm, kansi avautuu 90° ja siinä on pölyharja; teräslevystä valmistettu kaapelikouru L 50, 100, 120 tai 160 × S 14,5 × K 9 cm, tarkastettavissa, 50 mm:n aukot molemmissa päissä, sisältyy kokoonpanoihin
LED lisävarusteena: silikoninauha 9,6 W/m, 480 LED/m, 3000 K, 24 V, tarrakiinnitteinen, mittaan leikattu, liittimineen
Hylly lisävarusteena: erikoiskirkas lasi 10 mm, L 60, 100, 120 tai 140 × S 30 cm, teräskiinnikkeet

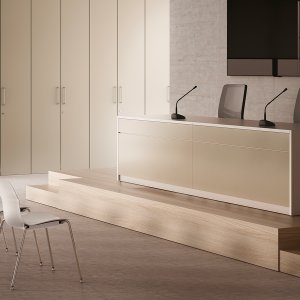

Palvelukaappi: L 44 × S 75 (avoin) tai 77 (lukittava ovi) × K 109 cm; metalliritilä 35,2 × 14,4 cm, jossa Ø 8 cm:n reikä kaapeleille ja tietokoneen tuuletukselle; hyllylevy 25 mm, kantavuus 25 kg; laatikosto A kolmella laatikolla tai B laatikolla ja A4-riippukansiolaatikolla, yhteislukitus, kaatumisen esto, pehmeä sulkeutuminen
Riippuva sivupöytä: L 80, 100 tai 120 × S 42 tai 60 cm, teräskannake 3 mm ja nailonjalat; versio palvelukaapilla, ovet 110° pehmeällä sulkeutumisella, lukko irrotettavalla sylinterillä ja kahdella avaimella, joista toinen taittuva
Vetimet: ABS tai zamak, reikäväli 128 mm, valkoinen, alumiini, musta tai kromi
Metallipinnat: luukku ja kouru valkoisena RAL 9010, silkkialumiinina RAL 9006 tai mustana RAL 9005
Ilmoitettu vaatimustenmukaisuus: levyjen formaldehydipäästö asetuksen (EU) 2023/1464 ja EPA TSCA Title VI:n mukainen
Dokumentaatio: Vogue-katalogi, esite, tekninen tietolehti ja DWG-tiedostot ladattavissa tuotesivulta
