Masangossa, Burundissa, kulkee vesijohto, jonka vesiposteista saa puhdasta vettä. Fantini kertoo, että I Balocchi -sarjan myynti on kartuttanut budjettia, jonka yritys on varannut hankkeeseen ”100 Fontane: Fantini for Africa”, siis juuri noiden vesipostien rakentamiseen. Luettelossa mittakaava sanotaan luvuin: yksi vesijohto ja 130 vesipostia, puhdasta vettä noin 25 000 ihmiselle. Tämän hanan tuotto on siis kulkenut paikkaan, jossa hanoja ei ennen ollut.

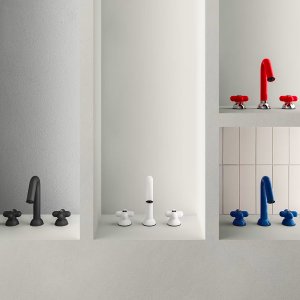

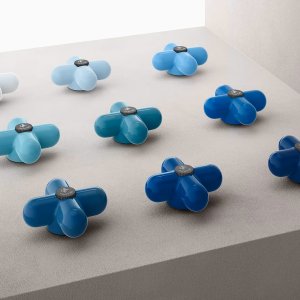

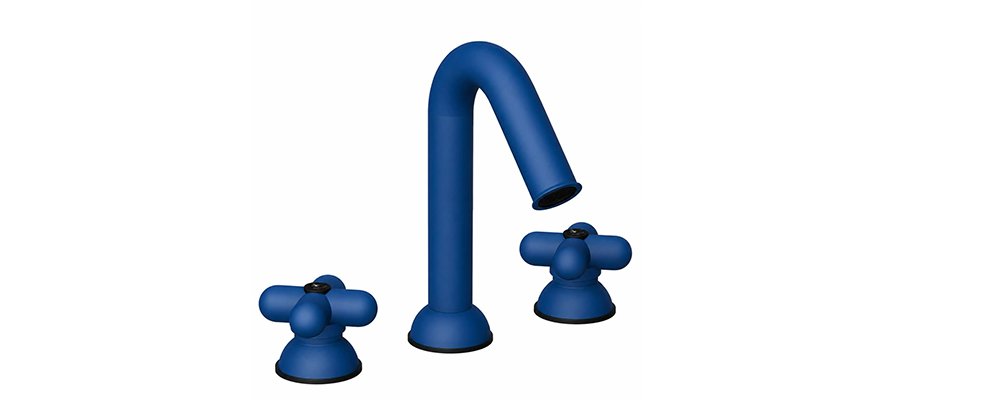

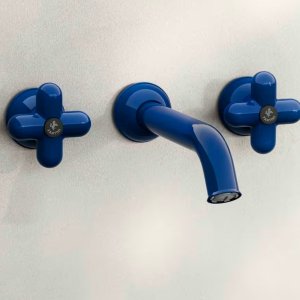

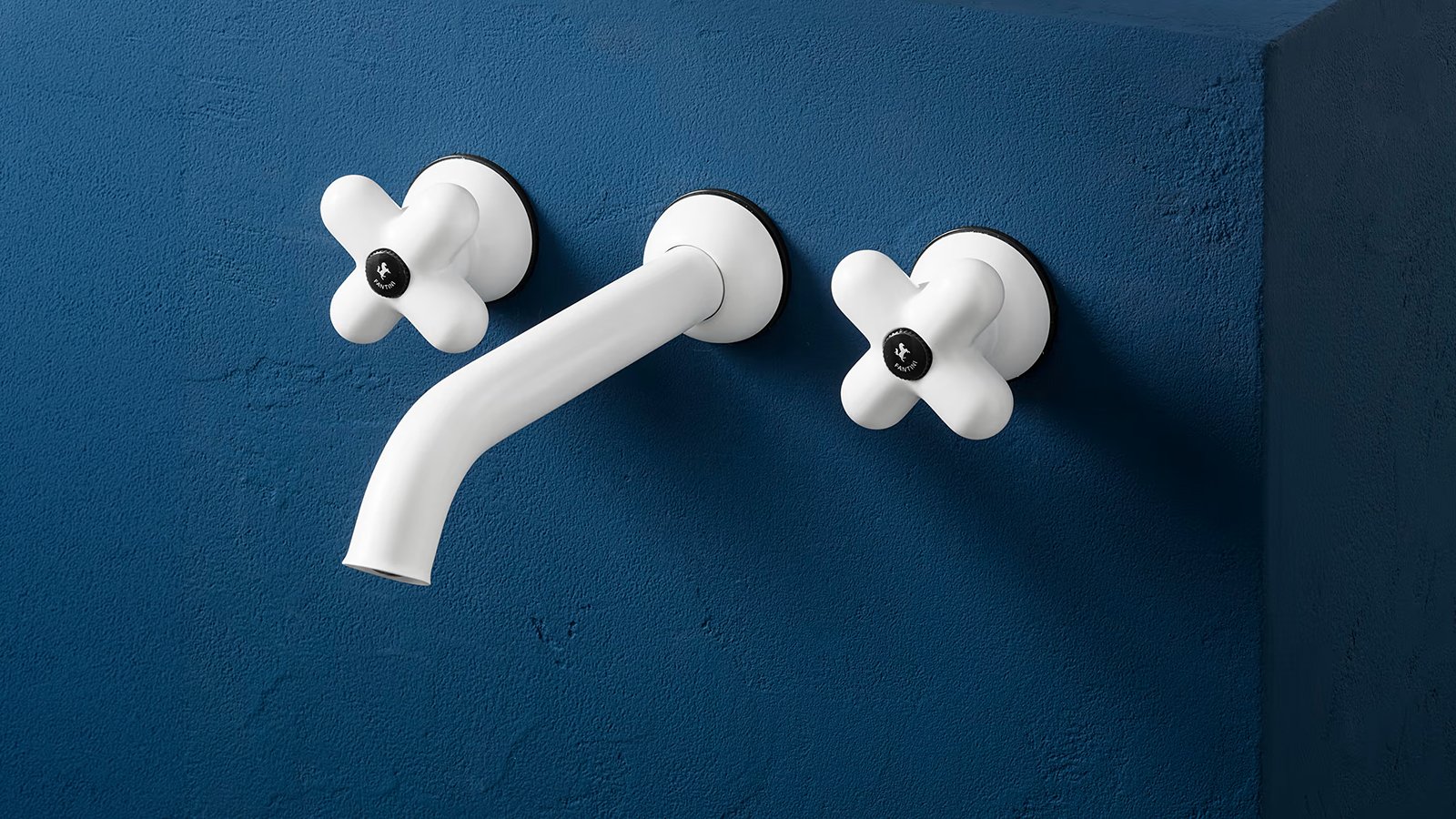

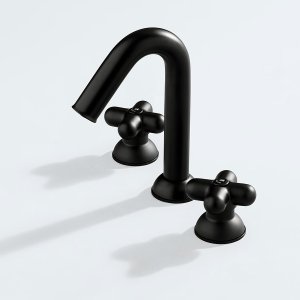

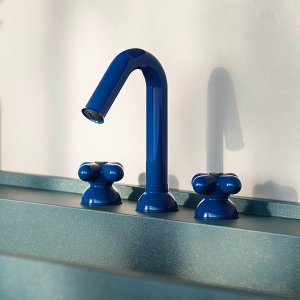

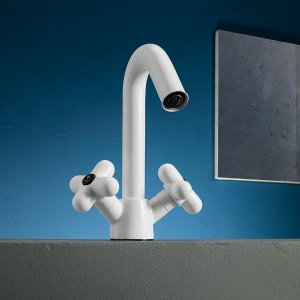

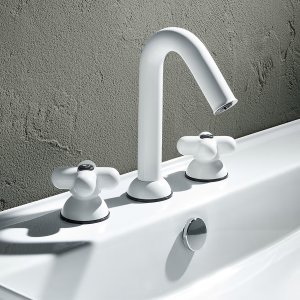

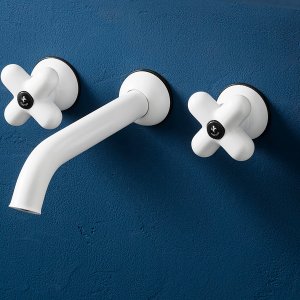

Sarjan piirsivät seitsemänkymmentäluvulla Davide Mercatali ja Paolo Pedrizzetti, ja Fantinin mukaan se oli ensimmäinen värillinen hanasarja. Tällaiset design-hanat tunnistaa kaukaa: muodot ovat pyöristettyjä, ja ristikahvassa on neljä pyöreää lohkoa. Pesualtaalle on kolme versiota. Kolmen reiän ryhmässä juoksuputki kaartuu kahden kahvan välissä, yksireikäisessä kaikki kolme nousevat samasta rungosta, ja kolmas tulee seinästä. Värin alla on messinkiä. Vakiovärit ovat punainen RAL 3000 kromattujen jalustojen kanssa, mattamusta ja mattavalkoinen; neljäs sävy valitaan RAL Classic -kartasta. Siksi sarja toimii myös vieraiden kylpyhuoneessa, jossa hana saa saman sävyn kuin seinä tai jää tilan ainoaksi väriksi.

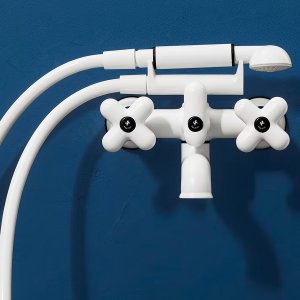

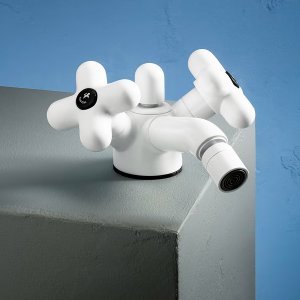

Pesualtaan jälkeen sarja jatkuu pienimmästä suurimpaan. Bideehana on yksireikäinen. Keittiöön on oma allashanansa, jonka juoksuputki kääntyy. Suihkuun kuuluvat seinään upotettava termostaatti, pyöreä sadesuihku seinä- tai kattovarressa ja käsisuihku letkuineen. Ammeelle on kolme ratkaisua: upotettava ryhmä, seinän pintaan asennettava ryhmä käsisuihkuineen ja erillinen seinäjuoksuputki. Pohjaventtiili, vesilukko ja WC:n huuhtelupainike tehdään samoissa väreissä. La Mercanti kokoaa sarjasta kohteen kokonaisuuden altaalta suihkuun.
Kerro, mitä pintoja haluat arvioida

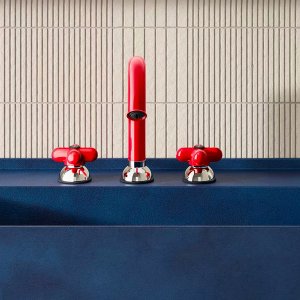

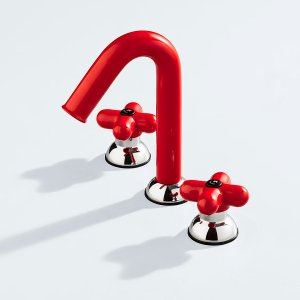

Punainen on RAL 3000, ja se toimitetaan kromin parina: juoksuputki ja kahvat ovat punaiset, jalustat ja peitelaipat kromatut. Fantini pitää juuri tätä yhdistelmää sarjan klassikkona. Muut kaksi vakioväriä ovat yksivärisiä ja mattapintaisia.
Reiän halkaisija on 35 mm. Kolmen reiän ryhmä tarvitsee kolme tällaista reikää, ja niiden väli keskeltä keskelle on 100 mm. Mitat kannattaa antaa altaan tai tason valmistajalle ennen työstöä; La Mercanti tarkistaa ne piirustuksesta tilauksen yhteydessä.
Kaksi tai kolme. Upotettavasta vaihtimesta on kaksi versiota, ja vaihto tapahtuu kahvaa kiertämällä. Vaihdin myös sulkee veden, joten termostaatin pariksi ei silloin tarvita erillistä sulkuventtiiliä jokaiselle ulostulolle.
Seinävarsia on neljää pituutta: 30, 35, 40 ja 45 cm. Kaikissa on pyöreä peitelaippa. Pituus ratkaisee, kuinka kaukana seinästä vesi putoaa, joten se päätetään suihkutilan mittojen mukaan. La Mercanti käy vaihtoehdot läpi suunnittelijan kanssa.
Ei tarvita. Fantini tekee sarjaan seinäliitännän kahtena versiona: kiinteällä pidikkeellä, johon käsisuihku ripustetaan, tai ilman pidikettä, jolloin seinässä on pelkkä letkun lähtö. Valinta riippuu siitä, missä käsisuihkun halutaan lepäävän käytön jälkeen.
Viisi vaihetta Fantinin I Balocchi -keittiöhanan suunnitteluun: yksi reikä, kaksi kahvaa, kääntyvä juoksuputki ja erikseen hankittava pohjaventtiili.
Keittiön allashana on yksireikäinen: juoksuputki ja molemmat kahvat nousevat samasta rungosta. Tasoon tai altaan reunaan tehdään siis yksi reikä. Merkitse sen paikka piirustukseen ennen kuin taso tilataan.
Juoksuputken ulottuma on 18 cm. Tarkista piirustuksesta, että vesi osuu altaaseen eikä sen reunalle. Reiän paikka ratkaisee tämän, ja sitä on helpompi siirtää paperilla kuin kivessä.
Tämän hanan juoksuputki kääntyy sivulle. Jätä kaaren tielle vapaa tila: ei hyllyä, ei ikkunan puitetta, ei korkeaa reunaa. Kääntyvästä putkesta on iloa vain, jos se pääsee liikkumaan koko matkansa.
Kahvoja on kaksi, ja kummassakin on keraaminen venttiiliosa, joka avautuu neljänneskierroksella. Juoksuputken rajoitin päästää vettä 8 l/min 3 baarin paineessa. Kahvat kuuluvat toimitukseen.
Hanan mukana tulevat liitäntäletkut, mutta ei pohjaventtiiliä. Altaan poisto hankitaan erikseen. Asentaja liittää letkut ja tarkistaa lopuksi, että juoksuputki kääntyy esteettä.
